Индикатор заземления 2МК-04 220 вольт

Паспорт ИЗА-2-МК-04.pdfИндикатор заземления ИЗА-2-МК-04 ( далее устройство) предназначен для контроля заземления с целью отвода статического заземления. Устройство обеспечивает постоянный контроль цепи заземления и подачу светового сигнала для разрешения проведения работ.

Устройство ИЗА-2-МК-04 может быть постоянно установлено:

На пункте, объекте

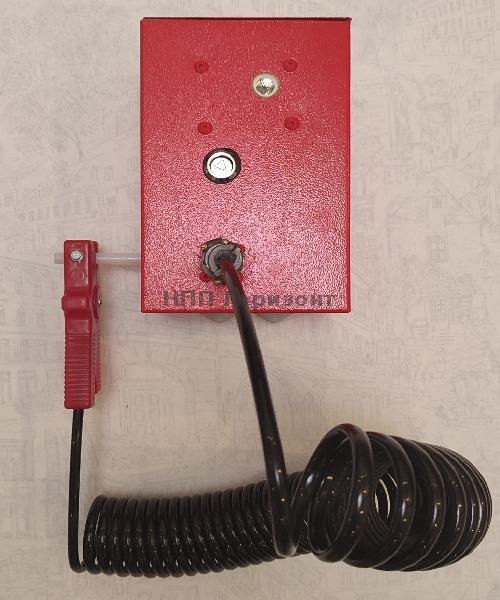

Устройство оснащено заземляющим проводником (2-х проводной кабель в оболочке) с контактными зажимами типа крокодил. Контактные зажимы обеспечивают крепление с измерением переходных сопротивлений. Кабель сохраняет гибкость при отрицательных температурах.

2.1 Обозначение комплектного устройства

Для заказа комплектного устройства следует указать

ИЗА-2-МК-04-Х

Где Х длинна заземляющего проводника

-без обозначения—со спиральным проводником длинной 6 метров

-Рхх—с кабелем в резиновой оболочке длинной хх максимальная длинна кабеля 30 метров

3.ТЕХНИЧЕСКИЕ ХАРАКТИРИСТИКИ

Примечание: *- при ежедневной работе 1 час.

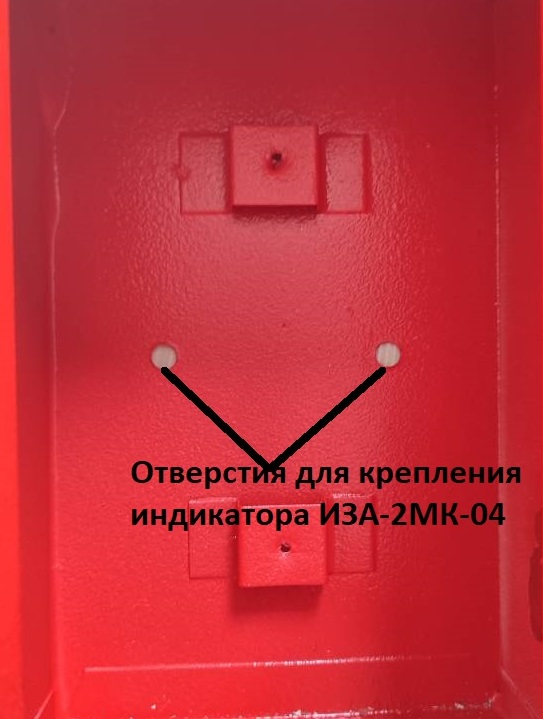

Индикатор ИЗА-2-МК-04 состоит из металлического корпуса с порошковым покрытием красного цвета, контактами, яркого светодиода красного цвета (угол обзора 180*), плата контролера залитые компаундом. На шпильке М6 установить гайки и шайбы типа гровер, обеспечивающие при установке надежный. электрический контакт для отвода статического напряжения.

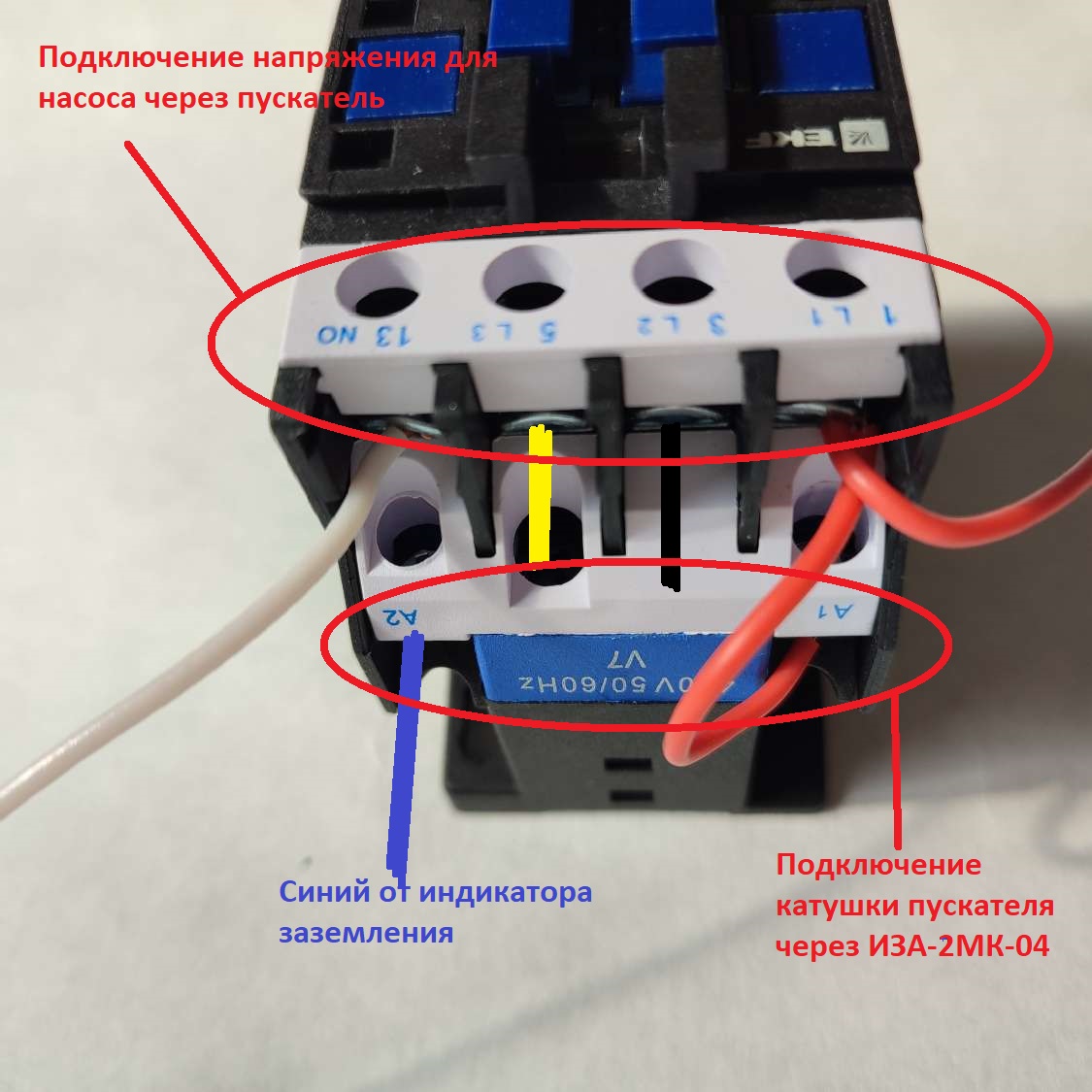

Один зажим заземляющего проводника присоединяется к металлической части корпуса или магистрали заземления, а другой к контакту индикатора (Рис.3). Через один из проводов заземляющего проводника происходит стекание статического электричества с корпуса на магистраль заземления. Второй провод служит для измерения цепи заземления, переходных сопротивлений между контактами зажимов, сопротивление проводов заземляющего проводника. Если суммарное измеренное сопротивление не превышает 100 Ом, то загорается светодиод индикатора, разрешая проведение операций, и подавая сигнал на электромагнитный пускатель.
